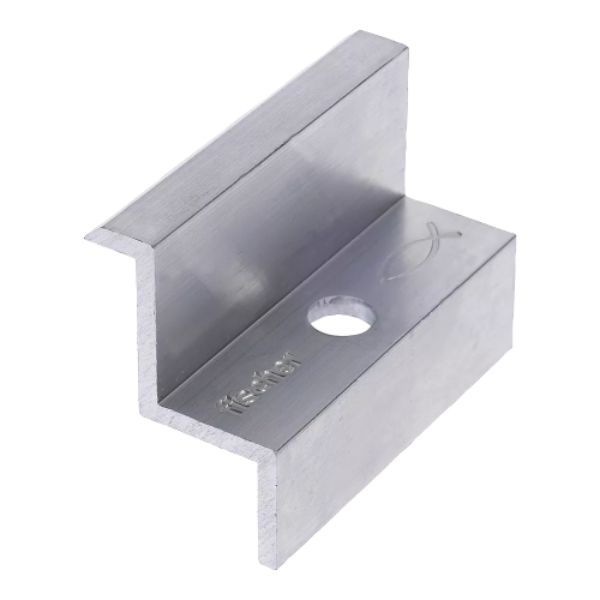

Morsetto Finale MF40 Non Assemblato in Alluminio - 1 Pezzo - Fischer

Morsetto Finale MF40 Non Assemblato in Alluminio - 1 Pezzo - Fischer

Il morsetto M F di Fischer viene utilizzato come elemento finale per il fissaggio di moduli fotovoltaici con cornice in alluminio e spessore compreso tra 34 e 50 mm. Il morsetto è realizzato in lega di alluminio AW 6060 T66 secondo la normativa europea EN 755-2:2013.

Viene fornito non assemblato.

Vantaggi:

• Full range: i morsetti non assemblati M C e M F possono fissare tutti i moduli fotovoltaici con cornice con spessore da 28 mm a 50 mm.

Versioni:

• Morsetti M C e M F in lega di alluminio AW 6060 T66 secondo EN 755-2:2013

Per fissare i moduli fotovoltaici sui profili:

• Solar-light
• Solar-fish
• Solar-mid
• Solar-flat
• Solar 40/30

Funzionamento:

• Individuare l'altezza del modulo fotovoltaico e scegliere la vite con testa cilindrica con incasso esagonale TCEI idonea.
• Assemblare il morsetto M C e M F al dado FCN AL utilizzando con testa cilindrica con incasso esagonale TCEI.
• Inserire il dado testa a martello dei morsetti così assemblati nella cava superiore del profilo e ruotarlo in senso orario di 90°.
• Bloccare il modulo fotovoltaico applicando una coppia di serraggio alla vite con testa cilindrica con incasso esagonale TCEI di circa 10 Nm.
• (Opzionale) Per proteggere l'installazione inserire la sfera anti effrazione DAE nell'incasso esagonale.
• Coppia di serraggio [Nm]: 10
• Filettatura: M 8
• Peso: 0,038
• Spessore pannello: 40;
• Lunghezza della vite - ls - [mm]: 40;
• SKU: 571126
• EAN: 8001132711262
