La serie di giunti in gel è idonea ad assicurare l’isolamento di connessioni lineari e derivate in bassa tensione da 0,6/1 kV unipolari e multipolari.
La gamma è composta da una serie lineare e da una derivata.

La prima consente di effettuare connessioni sia unipolari che multipolari con sezione massima rispettivamente di 1×185 mm2 e 4×25 mm2;
la seconda invece di effettuare derivazioni unipolari e multipolari con sezione massima pari rispettivamente a 1×120 mm2 e 4×10 mm2.

L’isolamento delle fasi in ciascun giunto si realizza mediante un separatore presente nel kit o con l’utilizzo di innovativi morsetti componibili isolati fino a cinque fasi con sezione massima pari a 35 mm2.

Materiali:

polipropilene autoestinguente conforme alla norma EN 60695-2- 11 – gusci + separatore;

Specifiche Tecniche:

Grado di Protezione: IP68;
Temperatura di esercizio: da -20 °C a +90 °C;

Vantaggi:

Riaccessibilità della connessione;
Resistenza meccanica elevata con ampio range di temperatura d’esercizio;
Velocità di posa in opera;
Gel reticolato presente nei due gusci (si evitano ulteriori colate);
Versatilità d’impiego anche sommerso;
Tenuta stagna elevata;
Rigidità dielettrica elevata;
Assenza slittamento cavi;
Resistenza alta ad agenti chimici o raggi UV;

Certificazioni:

EN 50393 (0,6/1 kV);
EN 60529;
Direttiva Rohs 2011/65/CE;
20-37/2-1, 20-37/7;

Componenti e caratteristiche:

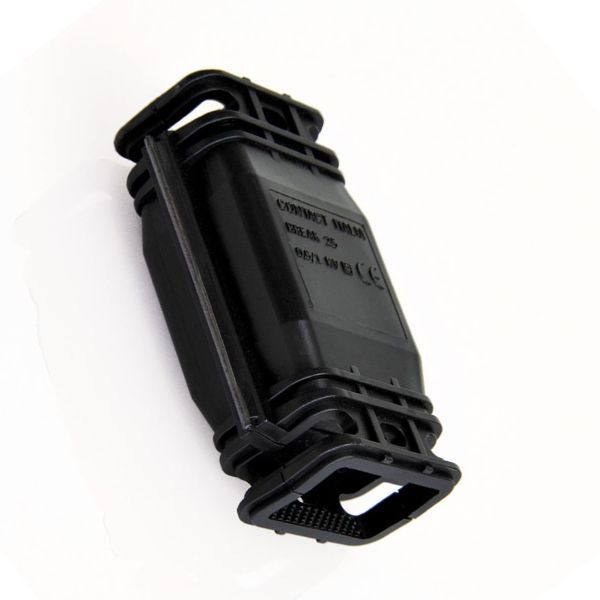

• Due gusci incernierati in polipropilene, con sistema brevettato di tenuta all’acqua, costituito da una nervatura interna longitudinale che funge da paratìa di contenimento del gel.
  Alle due estremità, le pareti prefratturate consentono la fuoriuscita del gel assicurando una buona tenuta all’acqua.
• Lo scorrimento cavi viene impedito, nella direzione longitudinale, da zigrinature presenti alle estremità dei gusci, nella direzione trasversale invece, attraverso il serraggio del cavo con le fascette di cablaggio in dotazione.
• Separatore brevettato formato da due piastrine, ciascuna munita di intaglio che permette l’incastro reciproco, e da due sporgenze semisferiche che contrapponendosi le bloccano.
• due fascette da inserire e stringere nei due incavi presenti alle estremità di ciascun modello.
  L’apertura del giunto può avvenire solo utilizzando un utensile in accordo alla norma CEI 64-8.

EAN: 8028045002362
SKU: BREAK25
